![](Solar system 2KW hr .jpg)

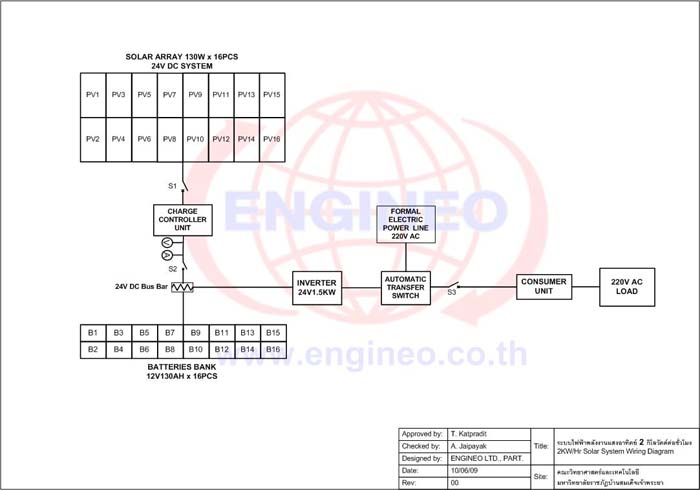

แผนผังของการเชื่อมต่ออุปกรณ์ของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ของมหาวิทยาลัยราชภัฏบ้านสมเด็จเจ้าพระยา
![](baansoom dej2.jpg)

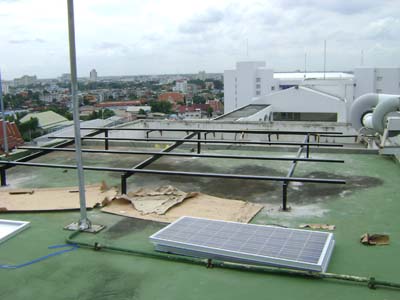

แทนรองรับไม่สูงจากพื้น เพื่อความปลอดภัยจากลม
![](baansoom dej3.jpg)

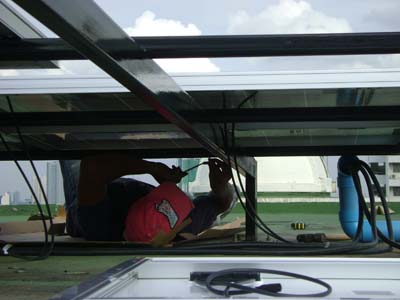

การยึดแผงด้านล่างของแผงโซล่าเซลล์
![](baansoom dej4.jpg)

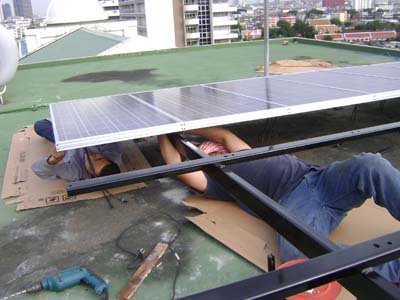

เนื่องจากบนดาษฟ้ามีลมที่แรงจำเป็นต้องตั้งแผงโซล่าเซลล์ไม่สูงดังนั้นการทำงานอาจจะลำบาก
![](baansoom dej5.jpg)

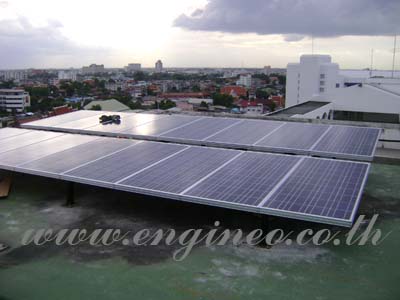

แผงโซล่าเซลล์จำนวน 16 แผงขนาด 130 วัตต์ชนิด poly crystalline อายุการใช้งานนาน 25 ปี

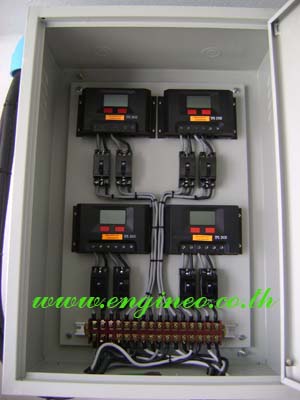

ภายในตู้ควบคุมการชาร์ทประจุใช้เครื่องชาร์ทขนาด 24 โวลล์ 30 แอมป์จำนวน 4 ชุด

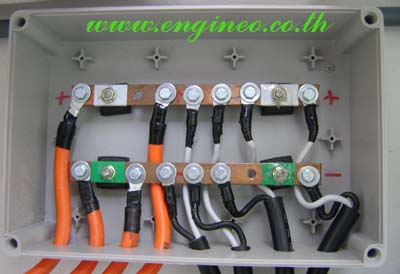

ภายในชุดกล่องเชื่อมต่อ DC ที่เรียกว่า Dc bas bar ใช้สำหรับเป็นตัวกลางสำหรับการชาร์ทประจุและการนำกำลังไฟฟ้าไปใช้งาน

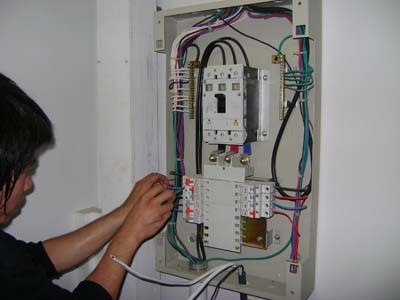

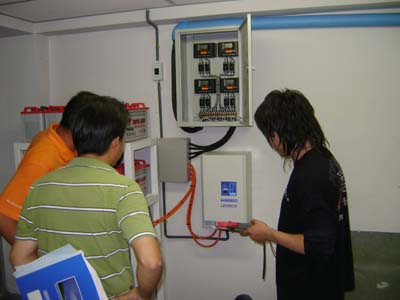

ช่างของเอ็นจินีโอกำลังเชื่อมต่อระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์กับระบบไฟฟ้าปรกติ
้

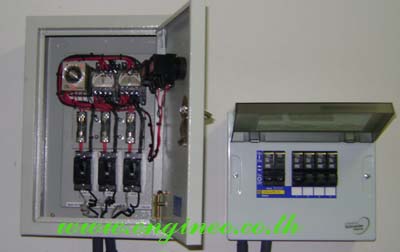

ชุดควบคุมการจ่ายไฟอัตโนมัติ (Auto transfer swich)
ทำการทดสอบระบบการทำงาน และการจ่ายไฟเข้าระบบ
![](baansoom dej11.jpg)

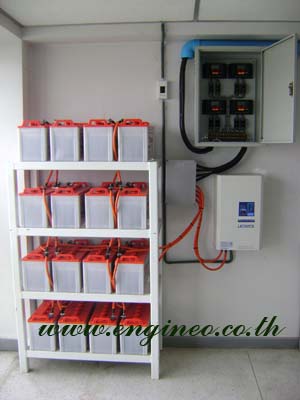

ระบบหลังติดตั้งแล้วสามารถใช้งานได้ดี ทางเราหวังว่าระบบนี้จะมีประโยชน์ต่อการศึกษาของแม่พิมพ์ของชาติต่อไป
-- --- --- --- --- --- --- --- --- --- --- ---- --- --- --- -- --- --- --- --- --- --- --- --- --- --- --- ---
